煤矿用高倍数泡沫灭火装置通用技术条件MT/T696—1997

时间:2010年07月25日 16:49  来源:互联网  已被浏览46次  评论0

  中华人民共和国煤炭工业部1997—12—30批准 1998—07—01实施

  前 言

  本标准是在多年研究、应用和总结实践经验的基础上制定出来的首次煤矿用高倍数泡沫发生装置行业标准。为了更好地指导和规范高倍泡沫发生装置的生产和应用,本标准中规定了高倍数泡沫发生装置的技术要求、试验方法、检验规则、使用技术要求等内容,从而为今后更好地开发高倍数泡沫灭火技术与装备提供了全煤炭行业统一的技术依据。

  本标准是一个独立性标准,除本标准中规定的引用标准外,均独立于其他标准之外而独立成体,独立执行。

  本标准的附录A是标准的附录。

  本标准由煤炭工业部科技教育司提出。

  本标准由煤炭工业部煤矿安全标准化技术委员会归口。

  本标准由煤炭科学研究总院抚顺分院起草。

  本标准主要起草人:肖德昌、吴际湘。

  本标准委托煤炭科学研究总院抚顺分院负责解释。

  1 范围

  本标准规定了煤矿用高倍数泡沫灭火装置的技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

  本标准适用于煤矿用高倍数泡沫灭火装置(以下简称高泡装置)。

  2 引用标准

  下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

  GB 191—90 包装储运图示标志

  GB 3836.1—83 爆炸性环境用防爆电气设备 通用要求

  GB 3836.2—83 爆炸性环境用防爆电气设备 隔爆型电气设备“d”

  GB 3836.3—83 爆炸性环境用防爆电气设备 增安型电气设备“e”

  JB 8—82 产品标牌

  JB 2759—80 机电产品包装通用技术条件

  MT/T 695—1997 煤矿用高倍数泡沫灭火药剂技术条件

  3 定义

  本标准采用下列定义。

  3.1 泡沫含水量 water content of foam

  单位体积泡沫中的含水量。

  3.2 风泡比 wind to foam ratio

  用来产生泡沫所消耗的风量与产生泡沫量的体积之比。

  3.3 成泡率 foaming foam ratio

  高泡装置全部消耗的泡沫灭火剂溶液中能形成泡沫的泡沫灭火剂溶液(以下简称泡沫溶液)所占的百分比。

  3.4 负压比例混合器 negativ pressure mixer

  是一个应用文丘里射流原理的泵。压力水从水嘴喷出,由于管嘴效应和高速射流的作用,使水流周围产生真空,泡沫溶液经输药管被吸入并与水混合,再由负压比例混合器喷出。是抽吸泡沫药剂并形成泡沫的主要部件。

  3.5 驱动压力 driving pressure

  用来推动泡沫前进的压力。

  4 分类

  4.1 按驱动方式分类:

  ——电力驱动;

  ——水力驱动。

  4.2 按发泡量分类;

  ——大型,发泡量在500m3/min以上;

  ——中型,发泡量在100m3/min~500m3/min;

  ——小型,发泡量在100m3/min以下。

  5 技术要求

  5.1 高泡装置应符合本标准规定,并按经规定程序批准的图样和技术文件制造。

  5.2 使用环境条件:

  惰气装置在下列条件下应能正常工作:

  ——温度;-5~40℃;

  ——相对湿度:98%;

  ——大气压力:86~106kPa。

  5.3 高泡装置由发泡系统和供泡沫溶液系统组成。

  5.4 一般要求:

  5.4.1 高泡装置中使用的电气设备应符合GB 3836.1、GB 3836.2和GB 3836.3中有关隔爆规定的要求。

  5.4.2 高泡装置的涂、镀层应均匀,无起泡、龟裂和脱落等。

  5.4.3 发泡系统一般应由成泡网、喷嘴、供风装置、压力表和水柱计等组成。

  5.4.4 成泡网应由两层间距为20mm~30mm的线网组成,网条宜采用棉质线,外层孔径为2mm×2mm,内层孔径为4mm×4mm。

  5.4.5 风流与液流在网面上应均匀分布。

  5.4.6 喷嘴的结构应保证不易堵塞,且应使喷洒均匀。其安装位置必须处于发泡装置的中心。

  5.4.7 供泡沫溶液系统应密封良好且当

  ——电力驱动时包括潜水泵、滤水器、水管、负压比例混合器和吸药管等;

  ——水力驱动时包括压力水管、负压比例混合器和吸药管等。

  5.4.8 高泡装置泡沫出口在5cm~10cm处上方应设有连接水柱计的接口。

  5.4.9 可在高泡装置进口处装设调风门或严密的盖板。

  5.4.10 所使用的高倍数泡沫灭火剂应符合MT/T 695的要求。

  5.5 性能要求:

  5.5.1 耗水量

  应符合相应产品标准规定的要求。

  5.5.2 使用泡沫溶液浓度百分比

  应为3%~6%。

  5.5.3 发泡量

  应符合相应产品标准的规定,并按式(1)计算:

  QP=Qf/K ……………………………………(1)

  式中:QP——发泡量,m3/min;

  Qf——相应型号产品的供风量,m3/min;

  K——风泡比。

  5.5.4 风泡比

  应为1.1~1.3倍。

  5.5.5 泡沫倍数

  应为500倍~800倍。

  5.5.6 泡沫稳定性

  应不小于30min。

  5.5.7 成泡率

  应大于95%。

  5.5.8 供泡沫溶液压力:

  ——进入负压比例混合器进口处的水压应不小于0.3MPa;

  ——在喷泡沫溶液嘴处的压力应不小于0.15MPa。

  5.5.9 驱动泡沫压力

  在水平巷道中输送泡沫的驱动压力应不小于1kPa。

  6 试验方法

  6.1 试验环境条件:

  ——用水应无杂质;

  ——环境温度为15℃~45℃;

  ——相对湿度为70%;

  ——风速为5m/s以内。

  6.2 测试工具:

  ——秒表,最小分度值为0.2s;

  ——钢卷尺,量程:2m,误差:±2mm;

  ——量筒,200mL;

  ——压力表,0~0.6MPa;

  ——水柱压力计,量程:0~5 000Pa。

  6.3 防爆性能由煤炭工业部指定的防爆检验单位按相应的方法进行。

  6.4 一般要求中除隔爆性能外的其他要求用感官和量具检查。

  6.5 整机性能试验:

  6.5.1 耗水量测定

  测量在一定时间内所消耗的水量。

  6.5.2 使用泡沫溶液浓度百分比测定

  测量在一定时间内所消耗的泡沫液量与耗水和泡沫液总量之比值。

  6.5.3 发泡量测定

  在泡沫装置正常工作时,将泡沫引向容器或封闭空间内,用秒表记录发泡时间,用钢卷尺测量并计算泡沫体积。

  6.5.4 风泡比测定

  按产品供风量与6.3.3测得的发泡量之比计算。

  6.5.5 泡沫倍数测定

  在泡沫装置正常工作时,将产生的泡沫充满用有机玻璃制成的容积为0.3m3的圆柱形容器内,待该容器中的泡沫全部破裂后用量筒测量贮存下来的液体体积。计算该容器的体积与所测得的液体体积之比。

  6.5.6 泡沫稳定性测定

  记录从6.5.5中0.3m3的圆柱形容器中全部充满泡沫时开始到泡沫破裂其体积减少为一半的时间。

  6.5.7 成泡率测定

  计算形成泡沫的泡沫溶液体积与所消耗的全部泡沫溶液体积之比。

  6.5.8 供泡沫溶液压力

  用压力表测量负压比例混合器进口处的水压值和喷泡沫溶液嘴前的压力值。

  6.5.9 驱动泡沫压力测定

  读取在5.4.8规定的接口上安装的水柱计的压力值。

  7 检验规则

  检验分为出厂检验和型式检验。

  7.1 出厂检验

  7.1.1 由制造厂质量检验部门逐台进行,检验合格并发合格证后方可出厂。

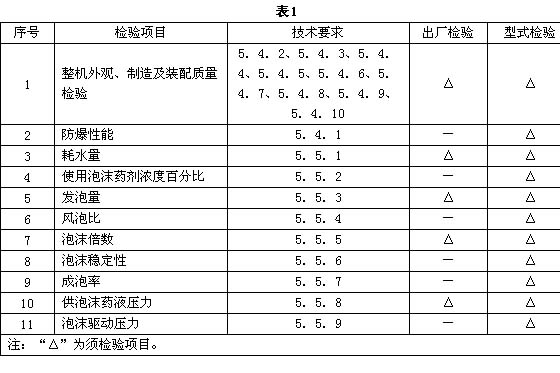

  7.1.2 出厂检验项目按表1规定。



  7.2 型式检验

  7.2.1 在下列情况之一时应进行型式检验:

  ——新产品鉴定或老产品转厂生产时;

  ——正常生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;

  ——正常生产时,每两年应进行一次;

  ——停产1年后再次生产时;

  ——出厂检验结果与上次型式检验有较大差异时;

  ——国家质量监督机构提出型式检验的要求时。

  型式检验的样机为1台,备一台。如一台不合格检备机,如有一项不合格时判该批产品不合格。

  7.2.2 型式检验项目按表1规定。

  8 标志、包装、运输、贮存

  8.1 标志

  8.1.1 产品标志

  8.1.1.1 高泡装置应在明显位置固定产品标牌,其型式、尺寸、技术要求应符合JB 8的规定。

  8.1.1.2 产品标牌须有下列内容:

  ——产品名称和型号;

  ——发泡量;

  ——耗水量;

  ——驱动压力;

  ——电源功率、电压;

  ——出厂编号;

  ——出厂日期;

  ——制造厂名。

  8.1.2 外包装标志

  8.1.2.1 外包装箱上应在适当位置印有发货标志,国内发货标志须有下列内容:

  ——产品名称和型号;

  ——产品数量、重量或体积;

  ——装箱日期;

  ——收货单位。

  8.1.2.2 外包装箱上的标志应符合GB 191中1、3、7、10、11和12的规定。

  8.2 包装

  8.2.1 产品出厂包装应符合JB 2759的规定。

  8.2.2 高泡装置分节件用塑料布罩严、绳索扎紧装入箱内。

  8.2.3 置人箱内件用纸板衬垫,并用木板支撑不得串动。

  8.2.4 装箱的工具、附件、备件及随机技术文件必须采取防雨、防潮等措施。

  8.3 运输

  8.3.1 适合于铁、公、水路运输。

  8.3.2 搬运过程中应避免强烈冲击、碰撞。

  8.4 贮存

  8.4.1 包装成箱的高泡装置应存放在通风良好的库房内。

  8.4.2 包装成箱的高泡装置的堆放不应超过二件,未包装成箱的高泡装置不允许叠放或在其上面放置重物。

  8.4.3 每次使用完毕应清洗发泡网并晒干存放,潜水泵抽吸清水洗去泵内残留药液。

  附 录 A

  (标准的附录)

  使用技术要求

  A1 高泡装置在井下安装使用时,周围环境中的甲烷粉尘浓度应控制在《煤矿安全规程》规定的范围内;应有与其产品型号相适应的电源、水源;巷道断面应不小于4m2;供风量应大于高泡装置相应型号供风量的1.3倍。

  A2 使用高泡装置时,应在高泡装置出口处建立一个密闭板墙,在板墙左侧设一个小型反风门,并应保证不漏泡。

  A3 在井下使用高泡装置进行灭火前,应先封闭火源与高泡装置之间的全部支巷。

  A4 高泡装置应尽可能安装在靠近火区的安全地点。

  A5 用高倍数泡沫灭火之后如有残火复燃现象,可在泡沫掩护下,利用水枪等工具灭除残火。

  A6 高泡装置使用后,应清洗发泡网、晒干存放;潜水泵应抽吸清水洗去泵内残留药液。

  A7 高倍数泡沫灭火技术不适于扑灭带电的电气火灾。(风险管理世界网-安全员之家)
